这几天看了一些利用图像 DCT 系数作为空间特征训练卷积神经网络的论文，感觉挺好玩的，这里这里做一下整理总结。

Warning: 还没写完！好多内容还没看！

编写记录

2021 年 5 月 26 日 09 点编写目录；
2021 年 5 月 26 日 10 点看完博客，写了点；
2021 年 5 月 26 日 17 点看了会儿论文，写了点；
2021 年 5 月 29 日加了 DCT 公式和代码实现。

JPEG 算法

本节主要参考维基百科和该系列博客。

联合图像专家小组（英语：Joint Photographic Experts Group，缩写：JPEG）是一种针对照片影像而广泛使用的有损压缩标准方法。使用 JPEG 格式压缩的图片文件一般也被称为 JPEG Files，最普遍被使用的扩展名格式为 .jpg，其他常用的扩展名还包括.jpeg、.jpe、.jfif 以及.jif。

JPEG/JFIF 是互联网上最普遍的被用来存储和传输彩色照片的格式。

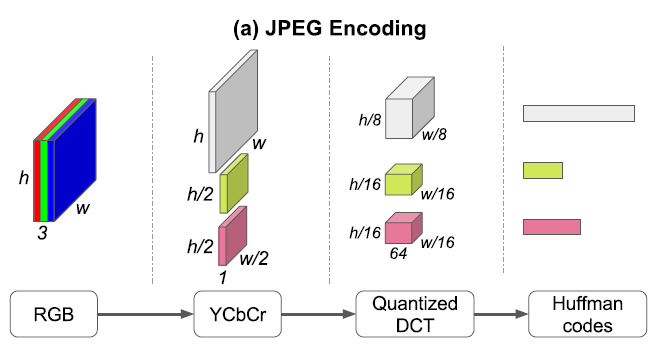

JPEG 编码的主要流程如下图所示，从图中可以看出，在 JPEG 编码中， RGB格式的图像首先会被转换成 YCbCR 色彩空间，随后，图像的每个通道会分别进行不同的下采样。采样完成后接着进行量化的 DCT 计算得到量化的 DCT 系数，最终使用霍夫曼编码对数据进行无损压缩。

以 24bits/pixel 的彩色图片为例，具体来说，一个常见的 JPEG 算法过程分为 7 过程：色彩空间转换（Color space transformation、降采样（Downsampling）、区块分割（Block splitting）、离散余弦变换（Discrete cosine transform）、量化（Quantization）、熵编码（Entropy coding）和解码（Decoding）。

色彩空间转换（Color space transformation） - 无损

这一步的主要目的是把原始图像的色彩空间从 RGB 转换为 YCbCr。

所谓 颜色空间 ，是指表达颜色的数学模型。 YCbCr 模型广泛应用在图片和视频的压缩传输中，Y 表示亮度 (Luminance)，Cb 和Cr分别表示绿色和红色的 色度成分 chroma components。对于人眼来说，图像中明暗的变化更容易被感知到，这是由于人眼的构造引起的。视网膜上有两种感光细胞，能够感知亮度变化的视杆细胞，以及能够感知颜色的视锥细胞，由于视杆细胞在数量上远大于视锥细胞，所以我们更容易感知到明暗细节。

这两种色彩空间的示意图如下：

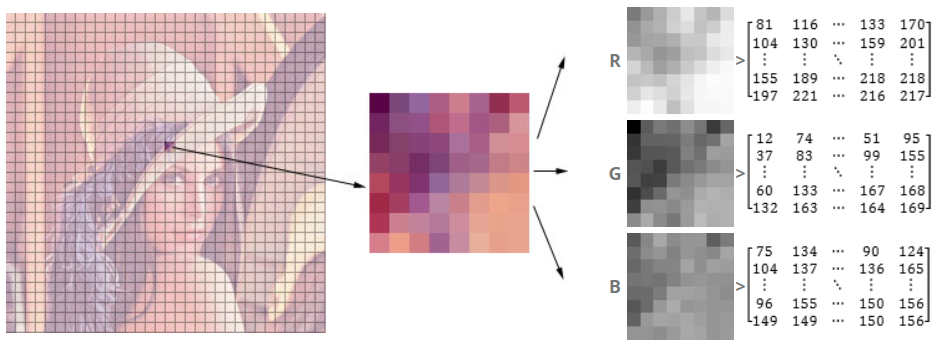

RGB 色彩空间：

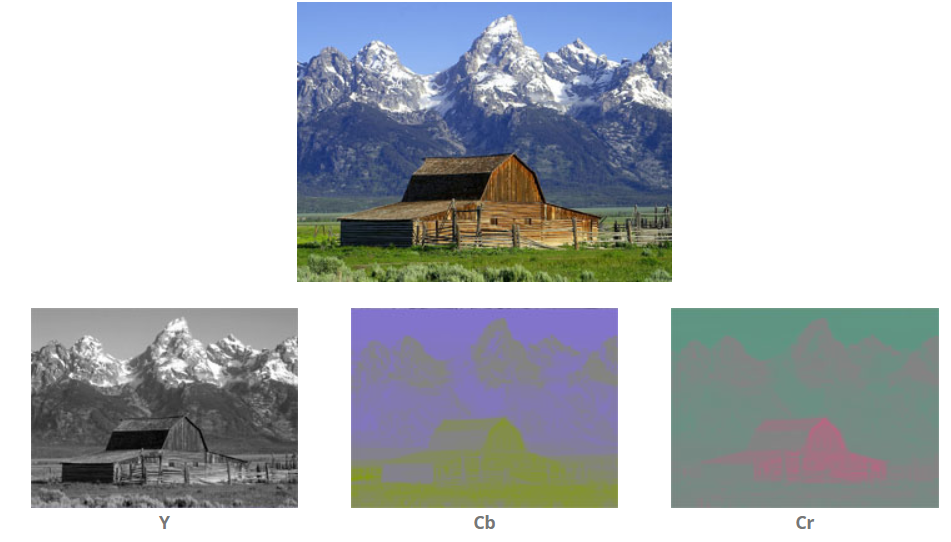

YCbCr 色彩空间：

可以明显看到，亮度图的细节更加丰富。而 JPEG 算法的主要思想，就是在尽可能保留 Y 通道的前提下，大幅度压缩色度通道，即 JPEG 把图像转换为 YCbCr 之后，就可以针对数据的重要程度的不同做不同的处理。这也是为什么 JPEG 使用这种颜色空间的原因。

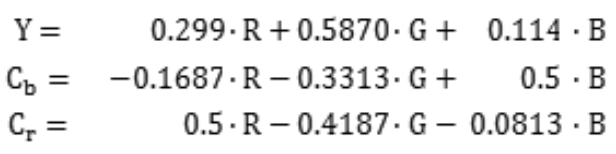

从 RGB 到 YCbCr 的一个转换计算公式如下：

降采样（Downsampling） - 有损

这一步又称为 色度抽样 。简单来说也是根据 人类视觉系统（HVS）的特性，对亮度和色度进行不同策略的采样，一般来说，会对亮度不采样而对色度大幅采样。

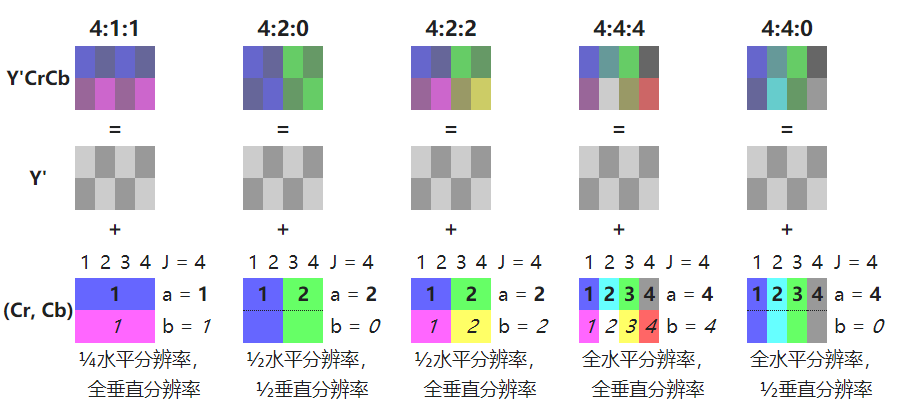

如上图，抽样系统中通常用一个三分比值 J:a:b 来表示某个方案。JPEG 中最常用的是 4:2:0：

J：水平抽样总数，通常为 4。
a：第一行中的抽样数目。
b：第二行中的额外抽样数目。

区块分割（Block splitting） - 无损

完成色度抽样后，随后将每个通道分割成 8×8 块。根据不同大小色度抽样产生不同大小的最小编码单元块（MCU）。其中 8×8 的选取是依据经验，在计算复杂度和算法效果中均衡得出的。

至于边界处理，有一些边界填充技术。

离散余弦变换（Discrete cosine transform） - 无损

完成区块分割后，接着把分割出来的每一个 8×8 的子区域，使用二维的离散余弦变换（DCT）转换到频率空间。离散余弦变换类似于离散傅里叶变换，但是只使用实数，相当于一个长度大概是它两倍的离散傅里叶变换。

DCT 是 JPEG 算法的核心。1807 年，39 岁的傅里叶在他的一篇论文里提出了一个想法，他认为 任何周期性的函数，都可以分解为为一系列的三角函数的组合。而对于离散的数据而言，如果离散的输入数据是对称的话，那么傅里叶变化出来的函数只含有余弦项，这种变换称为离散余弦变换。也就是说，经过 DCT 变换，可以把一个数组分解成数个数组的和，如果我们数组视为一个一维矩阵，那么可以把结果看做是一系列矩阵的和。

对于彩色图像而言，每一个 8×8×3 的输入矩阵，经过一个二维 DCT 变换后，得到 8×8×3 的输出，也就是 DCT 系数。

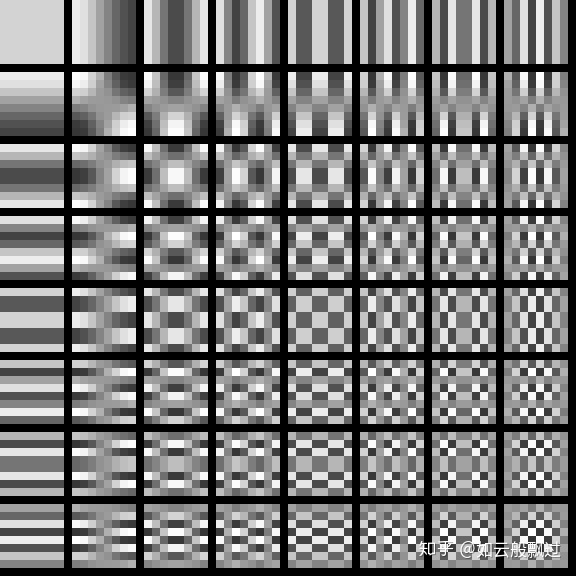

下图是 64 个基本余弦波，这 64 个余弦波，可以组合成任意 8*8 的图形。我们只要用系数（系数表示每个单独的余弦波对整体图像所做的贡献）对这 64 个余弦波进行加权，就可以表示出任何的图形。

以最常用的 DCT-II 公式为例，其计算公式如下：

对于一个二维的图像输入，位置 i, j 的 DCT 系数计算公式如下：

DCT 逆的公式如下：

根据公式，可以轻松地用 Numpy 实现，代码如下：

# 系数矩阵
def normalize(N):
    n = np.ones((N, 1))
    n[0, 0] = 1 / np.sqrt(2)
    return (n @ n.T)

# 基本余弦波
def harmonics(N):
    spatial = np.arange(N).reshape((N, 1))
    spectral = np.arange(N).reshape((1, N))

    spatial = 2 * spatial + 1
    spectral = (spectral * np.pi) / (2 * N)

    return np.cos(spatial @ spectral)

def dct(im):
    N = im.shape[0]

    n = normalize(N)
    h = harmonics(N)

    coeff = (1 / np.sqrt(2 * N)) * n * (h.T @ im @ h)

    return coeff


def idct(coeff):
    N = coeff.shape[0]

    n = normalize(N)
    h = harmonics(N)

    im = (1 / np.sqrt(2 * N)) * (h @ (n * coeff) @ h.T)

    return im

这里给出两个计算例子：

全为 100 的矩阵：
更通常的例子（取自维基百科）：

可以看到，数据经过 DCT 变化后，被明显分成了直流分量和交流分量两部分。图中，左上部分低频区的系数比较大，右下高频区的系数较小。鉴于人眼对高频区的识别不敏感，所以在下面量化部分可以舍弃一些高频区的数据。这里的 DCT 变化还没开始压缩。

量化（Quantization） - 有损

在 DCT 变化后，舍弃高频区数据的过程称为量化。JPEG 算法提供了两张标准的量化系数矩阵，分别用于处理亮度数据 Y 和色差数据 Cr 以及 Cb 。

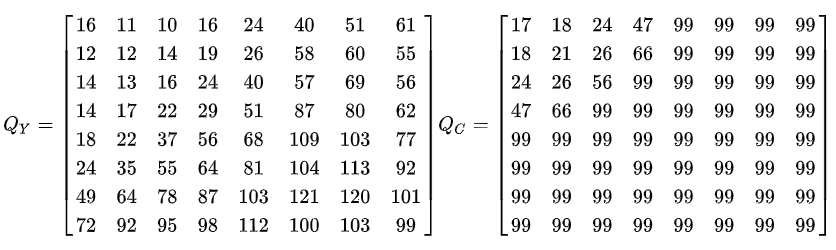

上表分别为亮度量化表和色彩量化表，表示 50% 的图像质量。这两张表中的数据基于人眼对不同频率的敏感程度制定的。

量化表是控制 JPEG 压缩比的关键，可以根据输出图片的质量来自定义量化表，通常自定义量化表与标准量化表呈比例关系，表中数字越大则质量越低，压缩率越高。Photoshop 有 12 张量化表。

量化时，用前面的量化矩阵与 DCT 矩阵逐项相除并取整。

量化是有损的，在解码时，反量化会乘回量化表的相应值。由于存在取整，低频段会有所损失，高频段的 0 字段则会被舍弃，最终导致图像质量降低。

熵编码（Entropy coding） - 无损

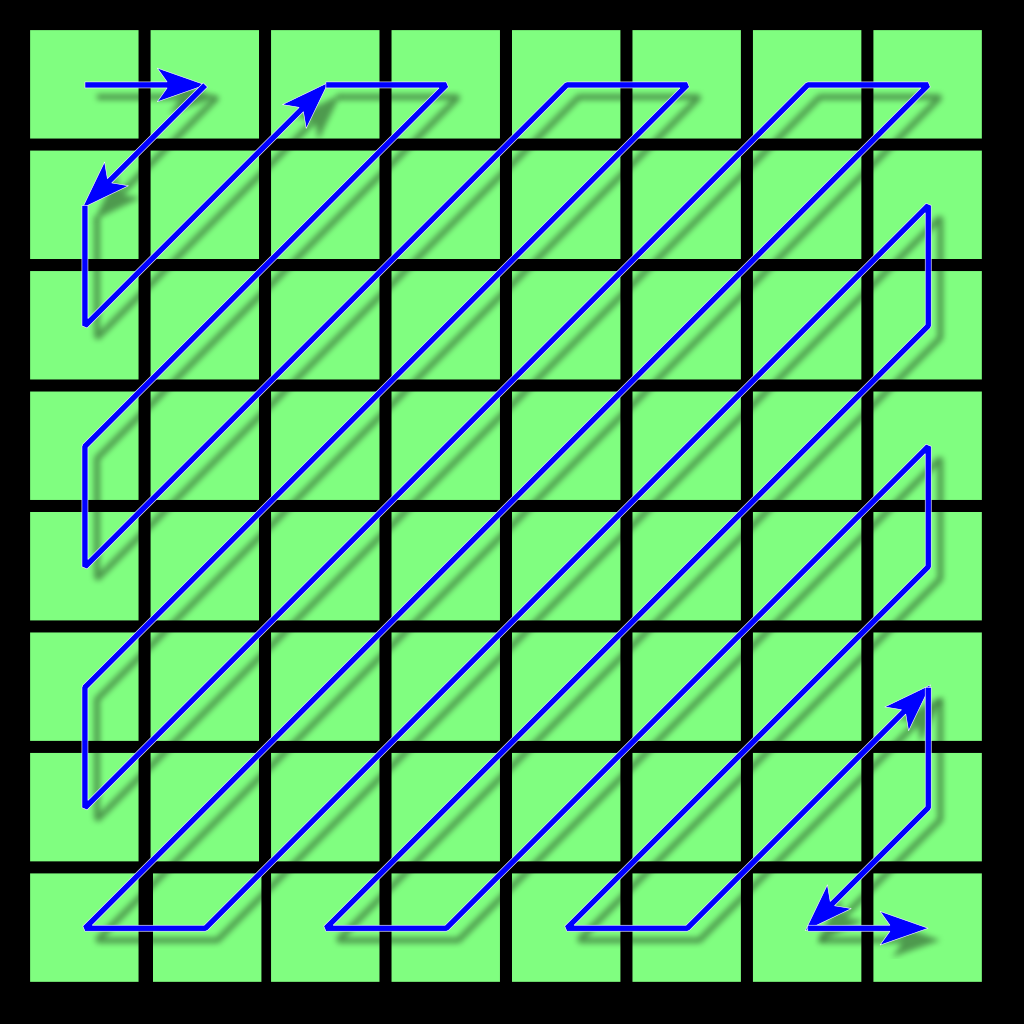

得到量化后的矩阵就要开始编码压缩过程了，首先要把二维矩阵变为一维数组，这里采用了 zigzag 排列，将相似频率组在一起：

这么做的目的只有一个，就是尽可能把 0 放在一起，由于 0 大部分集中在右下角，所以才去这种由左上角到右下角的顺序。

最后对得到的整数数组进行哈夫曼压缩，得到最终的压缩数据，压缩详细过程略，注意哈夫曼压缩本身是无损的。

解码（Decoding）

解码来显示影像，把以上所有操作反过来走一遍就好了。

使用 JPEG 编码的频域学习

现在大部分基于图像的任务，都是通过 RGB 图像进行学习，也就是空域。而频域学习的意思就是将 RGB 图像变换到频域（例如 DCT ），然后在频域空间上进行学习。

Faster Neural Networks Straight from JPEG用 ResNet50 在大的分类数据集 ImageNet 上做了许多频域学习的实验。

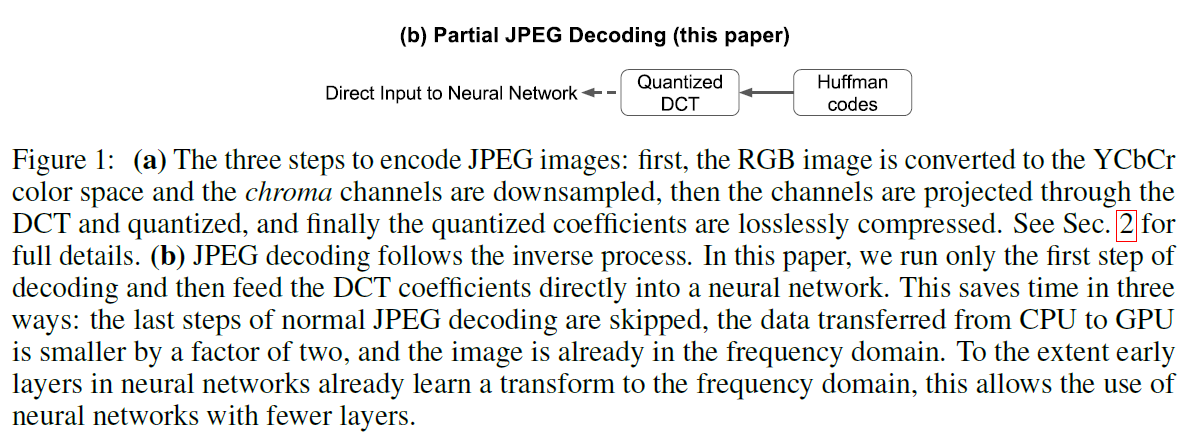

对于数据集中 JPEG 格式的图像，本文魔改了 libjpeg 库，丢掉了 JPEG 解码的最后一步计算，直接从原始图像得到 DCT 系数，然后直接输入卷积神经网络中。

如果输入图像大小为 224×224，分为 8×8 的组块，一共 28×28 个块，输出 28×28 个系数矩阵。把相同频率（即系数矩阵相同位置）的系数按照位置关系放到同一个 channel 中，这样就得到了大小为 28×28，channel 数为 8×8×3=192 的 feature map。

本文作者指出，该过程实际上等价于一个卷积操作，kernel size 为 8×8 ，stride 为 8×8，输入 channel 数为 1，输出 channel 数为 64 。只不过卷积的参数不用学习，是先验的。而且卷积过滤器是正交的，参数化学习很难学到同样特性的过滤器参数。

当然，为了适应新的输入，需要对原有的卷积神经网络的前几层进行少量的修改。经过测试，这篇文章的方法更快且精度更高，在达到同样精度的情况下能够比 Resnet50 基线快 1.77 倍。

基于学习的通道筛选

Learning in the Frequency Domain 是达摩院发表在 CVPR 2010 的一项工作。提出的方法和 Faster Neural Networks Straight from JPEG 基本一样，主要贡献是在实例分割上做了些实验，验证了频域学习在实例分割任务上同样有效。另一个贡献就是提出了一个基于学习的通道选择，实验验证在 ImageNet 分类任务中，能够修剪多达 87.5% 的频率信道，而没有精度下降。

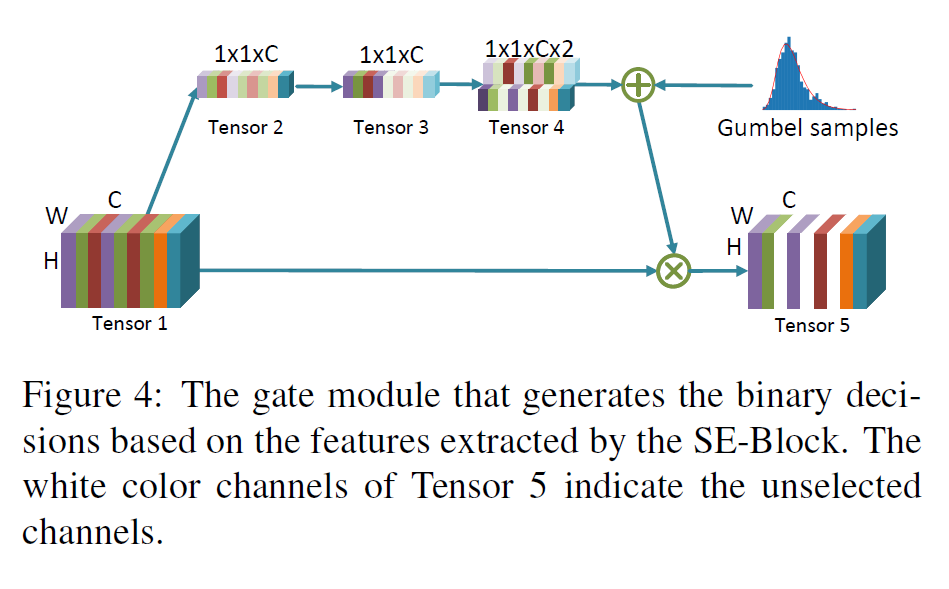

上图就是这篇文章提出的 gate 模块，实现基于学习的频率通道选择。因为不同的通道代表了不同的频率，而有些频率（主要是高频）对于图像分类和实例检测任务的精度贡献有限，所以可以删除一些通道而不会影响模型精度。本文的 gate 模块对每一个频率通道置顶了一个二元评分，0 表示丢掉，1 表示保留。这样做的结果就是输入数据的大小大幅减少，降低了计算复杂度和通信带宽。该门模块很简单，可以作为模型的一部分，应用于在线推理中。

具体的，输入张量的形状为 H×W×C ，经过平均池化得到形状为 1×1×C 的张量 2 。随后再经过 1×1 的卷积得到形状为 1×1×C 的张量 3 。从张量 1 到张量 3 的部分实际上是一个两层的 squeeze-and-excitation block(SE-Block)，SE-Block 利用通道信息来强调信息量大的特征并抑制信息量小的特征。然后将张量 3 与两个可学习的参数相乘得到形状为 1×1×C×2 的张量 4，在推断阶段，张量 4 每一个通道的两个数归一化后作为选择该通道的概率，在 Bernoulli 分布中采样进行选择。

又因为 Bernoulli 采样是不可微的，不能反向传播，所以需要一些数学近似。这篇文章使用的方法是 Gumbel Softmax trick，使得 Bernoulli 采样可以反向传播训练。

实验略。

总结

频域学习的优点：

图像处理更高效：直接魔改 libjpeg 包就能从原始 jpg 图像中直接得到图形输入，减少了转换为 RGB 色彩空间的开销。
模型训练，推断更快：首先是 JPEG 算法本身就是一个有损图像压缩算法，所以输入带宽和计算开销变小了，其次是空域学习相当于给 CNN 前几层引入了一个很强的先验知识（直接定好的参数），所以让模型训练更容易。
~~光明正大的作弊，更大的输入尺寸。~~
